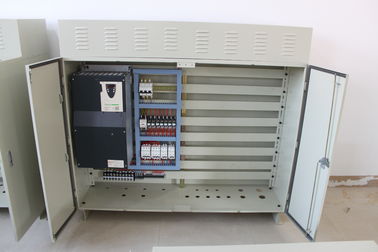

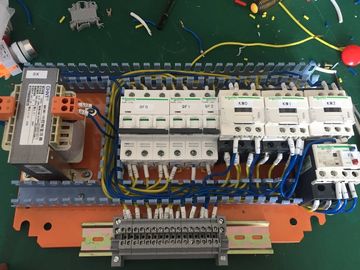

IP55 Schneider Crane End Carriage, Panel Kontrol Carriage Ujung Abu-abu / Hitam

IP55 Schneider Grey Atau Black End Carriage Control Panel Dengan Kapasitas Inverter 0.75kw-30kw

1. Ringkasan

Sistem kendali kelistrikan terdiri dari kotak kendali elektrik, motor pengereman elektromagnetik dan pegangan swithetc.Gerakan ke atas dan ke bawah dari platform yang ditangguhkan dikendalikan oleh dua motor pengereman elektromagnetik.

2. Kondisi Lingkungan

Ketinggian yang Cocok: 1000m ~ 4000m

Suhu yang Cocok: -30 ℃ ~ + 70 ℃

Kelembaban Relatif: Rata-rata harian ≤95%, rata-rata bulanan ≤90%

Gradasi Kerusakan Akibat Gempa: ≤ Level 8

3. Data Teknis

4. Pengujian
1) Pengkabelan di luar papan harus digunakan untuk melindungi metode yang sesuai, seperti selang, pipa baja, dll. Dan pengawatan harus dilakukan di mana mesin tidak mudah rusak.
2) Sambungan antara mesin eksternal atau kabel daya harus ditempatkan di jembatan, jembatan dengan alas untuk mendukung, jangan menyentuh tanah!
3) pemipaan harus dilakukan di mana-mana.
4) Mesin pengemas dan koneksi peralatan pemanas lainnya, kabel tidak dapat ditempatkan di dekat bagian pemanas tempat.Pengkabelan dilakukan di kotak koneksi dengan blok terminal.Pemanas dihubungkan dengan kawat kaca atau keramik dan tidak bisa menggunakan kawat yang mudah terbakar.
5) semua kabel di luar sambungan harus dilakukan di kotak sambungan, garis tengah tidak dapat memiliki sambungan.
6) semua kotak koneksi (kotak relai) dan pintu masuk kabel tingkat perlindungan harus di atas IP55.
7) Hubungkan terminal yang sama dari terminal relai untuk menghubungkan paling banyak dua kabel, dan setel blok terminal lainnya ketika Anda berusia 3 tahun atau lebih.
8) Ketika kabel sensor dalam kasus mudah terkena, harus menggunakan selang untuk perlindungan, selang harus dipasang di akar sensor.

5. Fitur Produk

End Carriage Control Panel switchgear tertutup logam AC tetap (kependekan dari panel seperti di bawah ini) adalah produk baru yang dirancang dan dikembangkan oleh NANTE MACHINERY, berdasarkan pengenalan desain luar negeri yang canggih dan teknologi manufaktur.Ini berlaku untuk 3,6 ~ 12kV tiga fase AC 50Hz busbar tunggal atau transportasi penampang busbar tunggal, sistem distribusi, seperti untuk menerima dan mendistribusikan energi daya, dan menyadari untuk mengontrol, memantau dan melindungi sirkuit daya.Ini banyak digunakan untuk pembangkit listrik, gardu induk, minyak bumi, metalurgi, kimia, gas alam dan bidang sipil lainnya.

6. Fitur struktur

1. Seri PANEL KONTROL CARRIAGE AKHIR adalah switchgear tetap tertutup logam, tubuh dilas dengan baja sudut dan papan baja, lapisan dalam dan luar padat dengan bubuk plastik semprot statis.

2. Panel ini sesuai dengan switchgear tertutup Logam AC GB3906 3-35kV AC dan standar internasional IEC62271-200 selain itu, mencegah membuka dan menutup sakelar penghubung dengan beban, mencegah membuka dan menutup bre aker sirkuit, mencegah masuk ke dalam interval dengan listrik, mencegah dari menutup sakelar pembumian dengan listrik (lima perlindungan mengadopsi perangkat interlock mekanis yang sederhana dan andal).Indikator daya dipasang di depan panel yang mencerminkan tegangan di sisi sirkuit.Saat sirkuit di sisi dengan listrik, kunci papan tertutup dan pintu panel.

3. Jenis produk dan komponen struktur yang sama dapat saling bertukar.

7. Kandang

1 Struktur bagian dalam panel dibagi menjadi kompartemen pemutus arus, kompartemen busbar, kompartemen kabel, kompartemen relai, gunakan pelat baja untuk memisahkan panel.Gunakan pelat baja arus eddy dan busbar busbar resin epoksi ke panel terpisah.

2 Panel mengadopsi lembaran baja gulungan dingin dan baja sudut untuk dilas bersama, tanpa kain retikulasi, bahan yang tidak tahan api.Jarak rambat luar dari komponen dan isolator pendukung, insulasi porselen murni 1,8cm / kV, insulasi organik 2,0cm / kV. Jarak udara fase ke fase, fase ke bumi 125mm.Ada hygrothermoscope cerdas untuk memulai atau menghentikan pemanas sesuai dengan kondisi humiture kompartemen pemutus sirkuit dan kompartemen kabel di panel, Mencegah pembentukan lembab dan suhu tinggi.

3 Ada port pandang untuk mengamati posisi tertutup dan terbuka atas, sakelar penghubung bawah tanpa membuka pintu.Panel adalah perawatan ganda, memeriksa peralatan kompartemen relai, mekanisme operasi, interlock mekanis dan bagian transmisi di depan, memeriksa busbar utama, busbar sirkuit shunt, terminal kabel, sakelar penghubung dan sakelar pembumian.

4 Pemutus sirkuit: Pemutus sirkuit terletak di bagian tengah, sakelar pemutus dan sakelar pembumian dan mekanisme interlock ada di atasnya, dan dengan perangkat indikator, jelaskan posisi buka dan tutup.

5 Transformer: CT dipasang di bagian bawah sisi depan, terhubung dengan pemutus sirkuit dan sakelar penghubung, loop utama tanpa listrik.Itu dapat melakukan tes pencegahan, inspeksi dan pertukaran, kabel sekunder CT ke bumi dengan andal.

6 Sakelar pemutus dan sakelar pembumian: sakelar penghubung, sakelar pemutus, dan sakelar pembumian dapat dilihat melalui port pandang, dikendalikan oleh serangkaian mekanisme operasi manual untuk memastikan program dan penguncian yang andal untuk pemutus sirkuit, sakelar pemutus dan sakelar pembumian, memenuhi persyaratan lima perlindungan.

7 Alat ukur, proteksi relai, perangkat monitor dan sirkuit tambahan.

8 Pembumian: Mempertimbangkan busbar tembaga 440mm sebagai bodi pembumian bersama dengan lebar keseluruhan dari semua panel yang diperpanjang.
